Dinamo OC32/NG

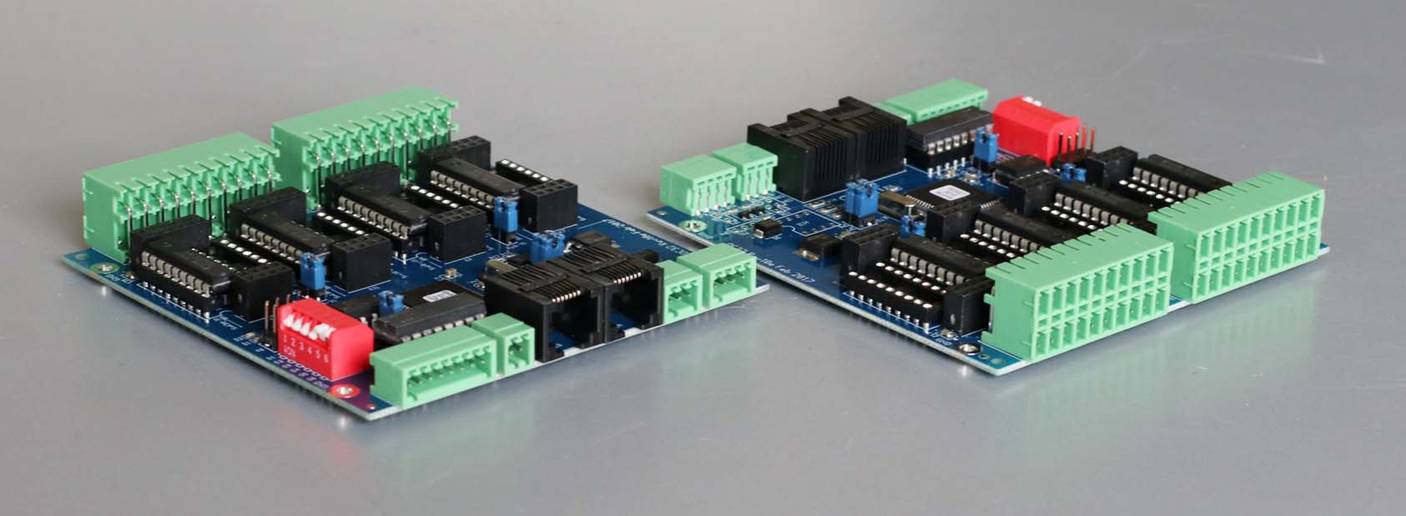

Het eerste wat van de OC32/NG gezegd moet worden is dat het niet zomaar een schakeldecoder is. Natuurlijk is de OC32/NG bedoeld om allerlei accessoires op de modelbaan, zoals wissels, seinen, relais, leds, etc te schakelen, maar deze module kan duidelijk meer. Ook de elektrische aansluitmogelijkheden zijn veel uitgebreider dan bij "normale" schakeldecoders.

De OC32/NG wordt net als de TM44 met een ethernet-kabel op de RS485-bus aangesloten. Ook hier zijn twee RJ45 connectoren aangebracht, zodat je de modules kan doorlussen. Het instellen van het unieke adres van elke module gebeurt met een vierpolige DIP-switch. De OC32/NG heeft naast de RS485-bus, ook de mogelijkheid aangesloten te worden op een DCC-centrale, maar deze optie wordt door ons niet gebruikt.

We noemen de 32 aansluitingen van de OC32/NG "pinnen", aangezien deze als uitgang maar ook als ingang gebruikt kunnen worden. Het soort accessoire dat aangesloten worden bepaalt welke drivers gebruikt moeten worden.

Op de print van de OC32/NG zitten 8 IC-voeten waar de gewenste chips ingestoken worden. Naast de IC-voeten zitten female headers, waarin de opsteekmodules gestoken kunnen worden. Belangrijk: plaatst men een opsteekmodule, dan mogen er op die positie géén chip(s) geplaatst zijn!

Een door VPEB geleverd OC32/NG is voorzien van vier sink-drivers van het type TBD62083, waarmee 32 uitgangen aangestuurd kunnen worden. Bij de sink-driver is het apparaat, bijvoorbeeld een relais of een lampje, aangesloten op de pluspool van de voeding. De andere kant van het apparaat wordt op een pin van de OC32/NG aangesloten, die bij het activeren van de uitgang naar de min geschakeld wordt. Nu is het bij lampjes en de meeste relais niet van belang hoe men deze op de OC32/NG aansluit, maar bij leds speelt dit wel een rol. Heeft het sein leds met een gemeenschappelijke anode, dan gebruikt men sink-drivers. Heeft de fabrikant van het sein bedacht de leds met de kathodes aan elkaar te verbinden, dan wordt een source-driver gebruikt.

Het mooie van de OC32/NG is de flexibiliteit dat je een onbeperkte mix kan toepassen van de verschillende drivers, zolang je dit maar in groepen van 8 pinnen doet. Deze groep van 8 pinnen wordt een bank genoemd. Bij onze wisselbesturing wordt in de eerste bank de TBD62083 chip gebruikt voor vier MTB wisselmotoren, op de tweede bank een TBD62083 voor 4x twee relais voor het schakelen van de puntstukken en op de derde bank een ADM/OCI opto-coupler voor het uitlezen van de terugmeldcontacten van de MTB-motor. De vierde bank is dan nog beschikbaar voor andere accessoires met een chip of een opsteekmodule. Uiteraard zijn alle andere combinaties ook mogelijk.

Soort	Voorbeeld	Schakelt	Driver	Type	Uitvoering	Apparaten	Stroom per uitgang	Stroom totaal	Kortsluitvast
Uitgang, laag vermogen	wisselmotor, relais, lamp, led	min	Sink	TBD62083	chip	8	500 mA	500 mA	nee
Uitgang, laag vermogen	idem	plus	Source	TBD62783	chip	8	500 mA	500 mA	nee
Uitgang, H-bridge	bipolaire wisselmotor	beiden	Sink en Source	TBD62083 + TBD62783	chips	4	500 mA	500 mA	nee
Uitgang, Multiplexer	wisselspoel in matrix	beiden	Sink en Source	TBD62083 + TBD62783	chips	16	500 mA	n.v.t.	nee
Uitgang, hoog vermogen	wisselspoel	min	Sink	ADM/PSI	opsteekmodule	8	4 A	4 A	ja
Uitgang, hoog vermogen	idem	plus	Source	ADM/SO	opsteekmodule	8	4 A	4 A	ja
Uitgang, H-bridge	bipolaire wisselmotor	beiden	Sink en Source	ADM/PFH	opsteekmodule	4	4 A	4 A	ja
Uitgang, Multiplexer	wisselspoel	beiden	Sink en Source	ADM/MX	opsteekmodule	16	4 A	4 A	ja
Input	schakelaar, drukknop, reed-contact	n.v.t.	Opto-coupler	ADM/OCI	opsteekmodule	8	n.v.t.	n.v.t.	n.v.t.
