Computerbesturing met iTrain

Het is al eerder gezegd: een dergelijk grote baan met veel treinen en veel onzichtbare sporen, kan niet handmatig bestuurd worden. We zetten daar dan ook de nodige elektronica voor aan het werk, maar het geheel moet dan wel gecoördineerd en bestuurd worden.


De centrale besturing wordt gedaan door het softwareprogramma iTrain. Door de jarenlange ervaring, die wij zowel beroepsmatig als bij de hobby op onze thuisbanen hebben opgedaan, was dit een logische keuze. Daarnaast is iTrain het enige programma dat doorontwikkeld wordt én geschikt is voor de Dinamo-hardware. We hebben de kengetallen van onze baan en iTrain op een rijtje gezet en wil je meer weten hoe ons iTrain netwerk in elkaar zit, dan is dat ook beschreven.


Deze kenmerken van iTrain zijn voor ons van belang:



Op onze modelbaan is sinds augustus 2023 versie 6 van iTrain Ultimate in gebruik. De commercieel verkrijgbare versie van iTrain is op dit moment (augustus 2024) versie 5.1, maar onze clubbaan wordt regelmatig gebruikt om de versie 6, die momenteel door Xander Berkhout ontwikkeld wordt, te testen. Belangrijk onderdeel hierbij is, naast de algemene functionaliteit, de integratie met Dinamo.


Wil je kennismaken met iTrain of ben je al gebruiker van iTrain en heb je vragen of problemen? Op de YouTube-pagina van Jeroen Balkema Modelspoor Techniek zijn instructievideo's te bekijken en je kan als geregistreerde gebruiker terecht op het iTrain forum.

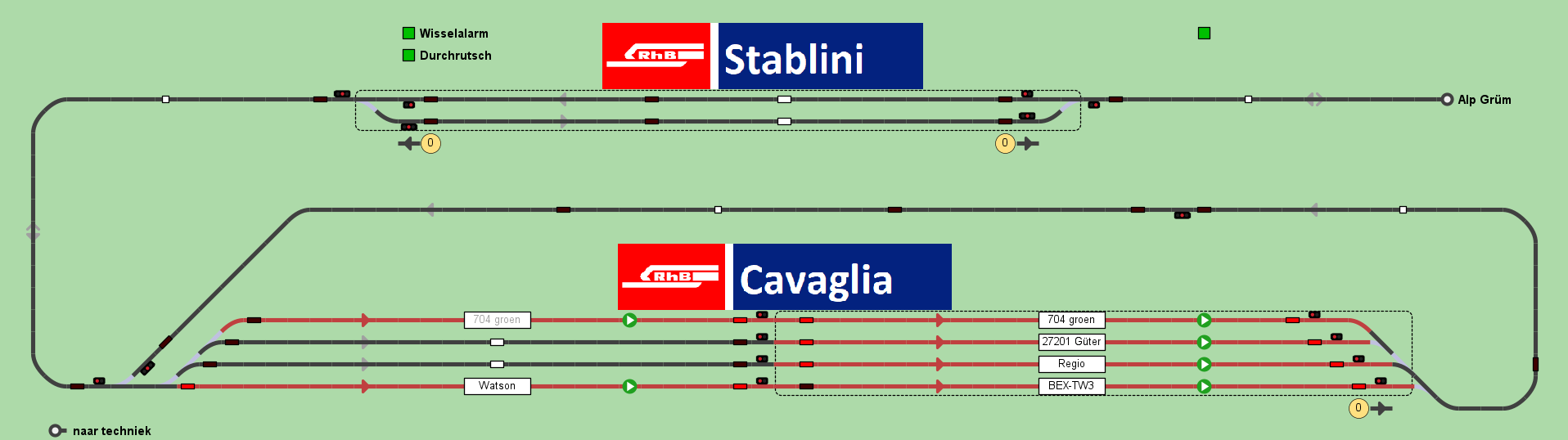

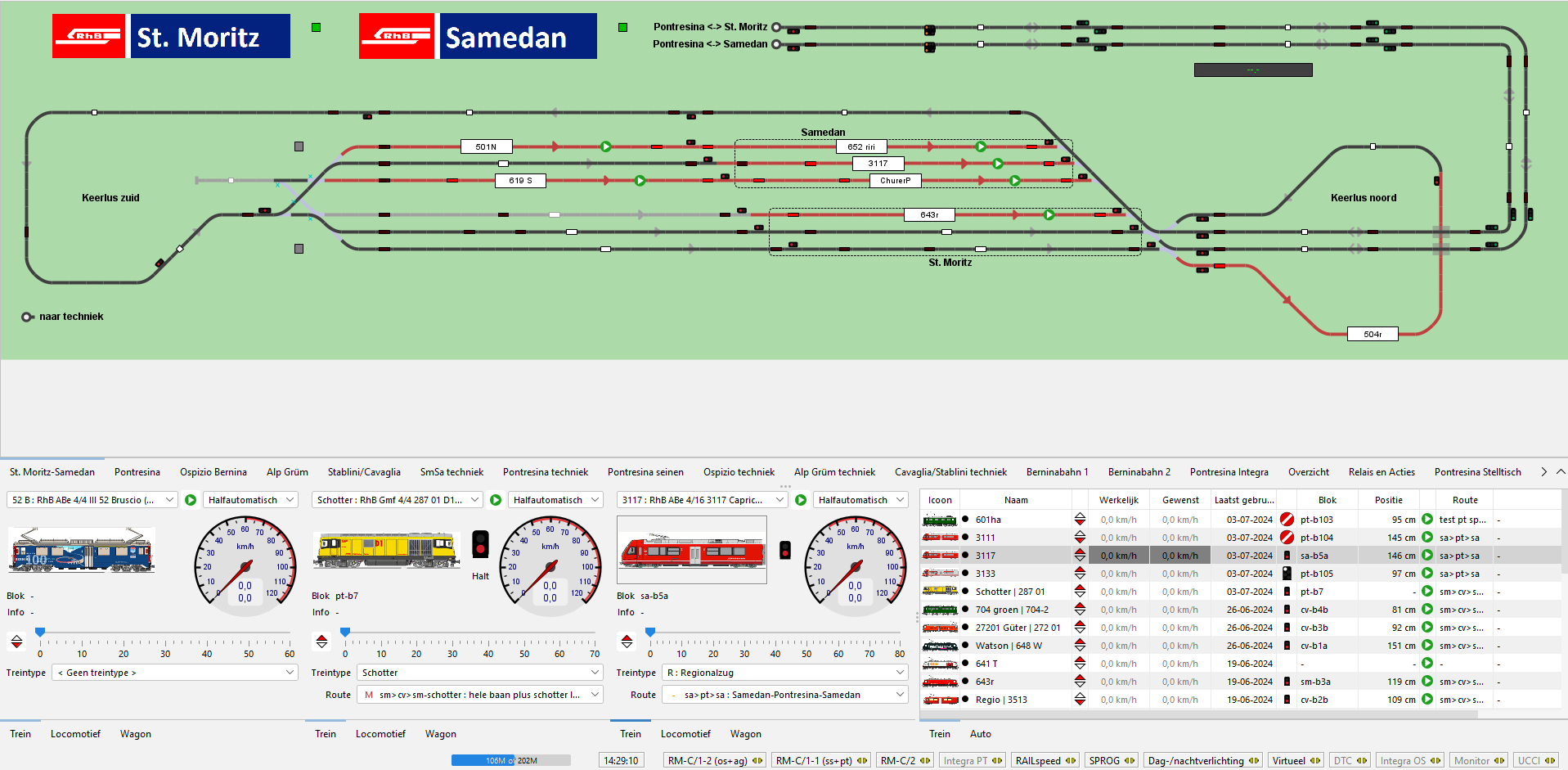

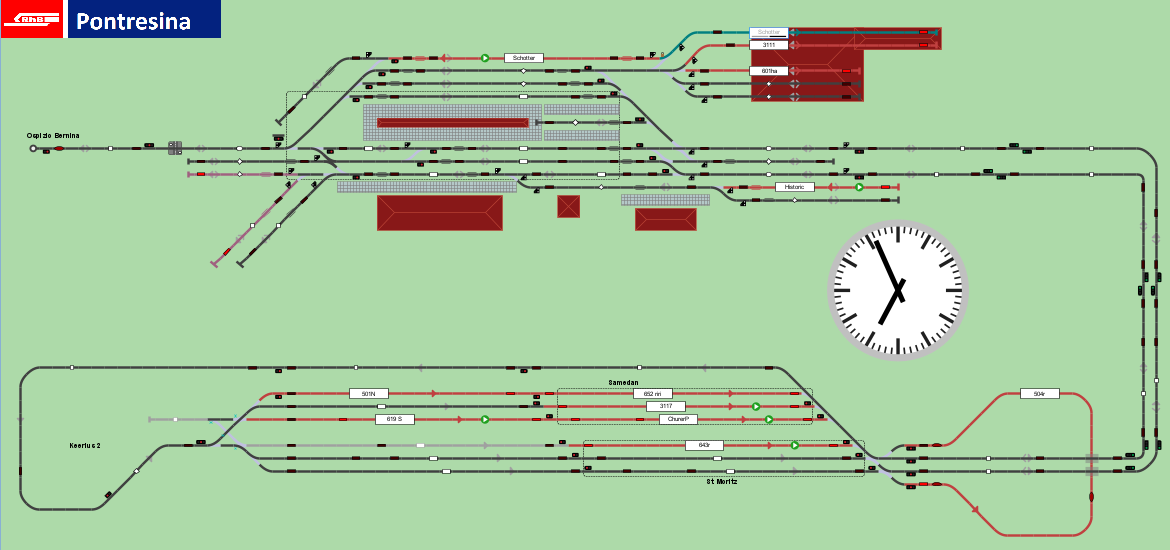

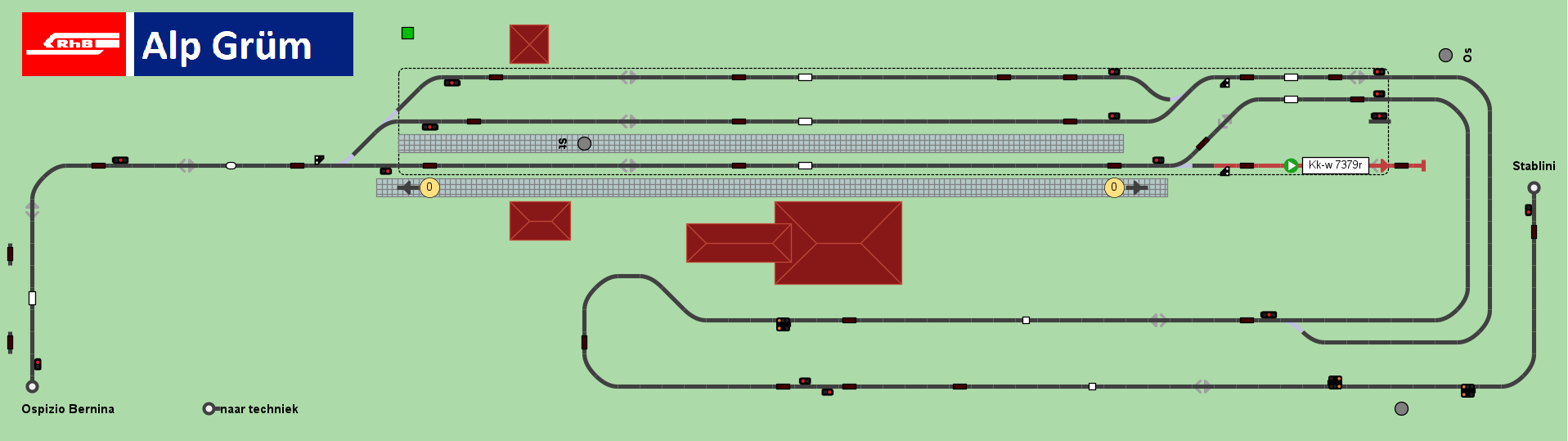

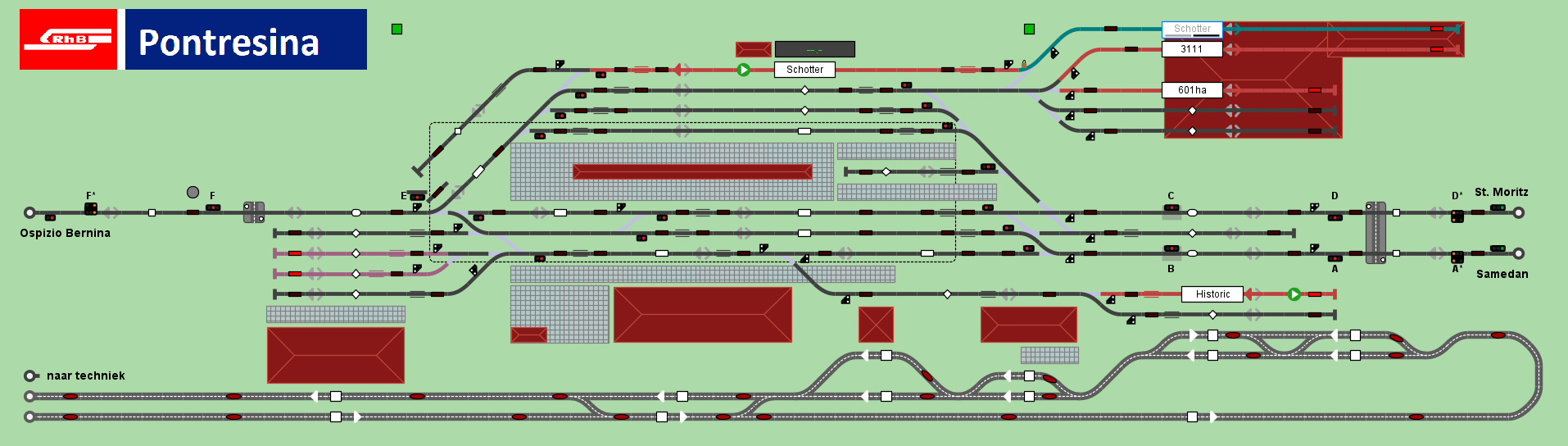

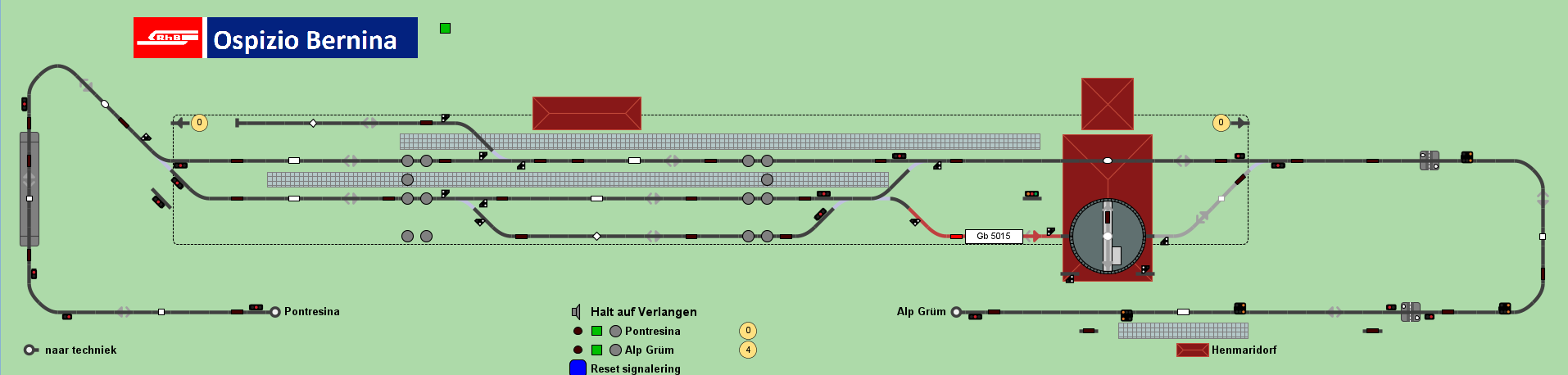

We hebben de baan verdeeld in een aantal logische schakelborden, waarop een deel van het baanplan afgebeeld is. Hierop is de positie van de treinen te zien en ze worden gebruikt voor de bediening. Bekijk ook eens onze naamgevingsconventie voor iTrain-elementen!

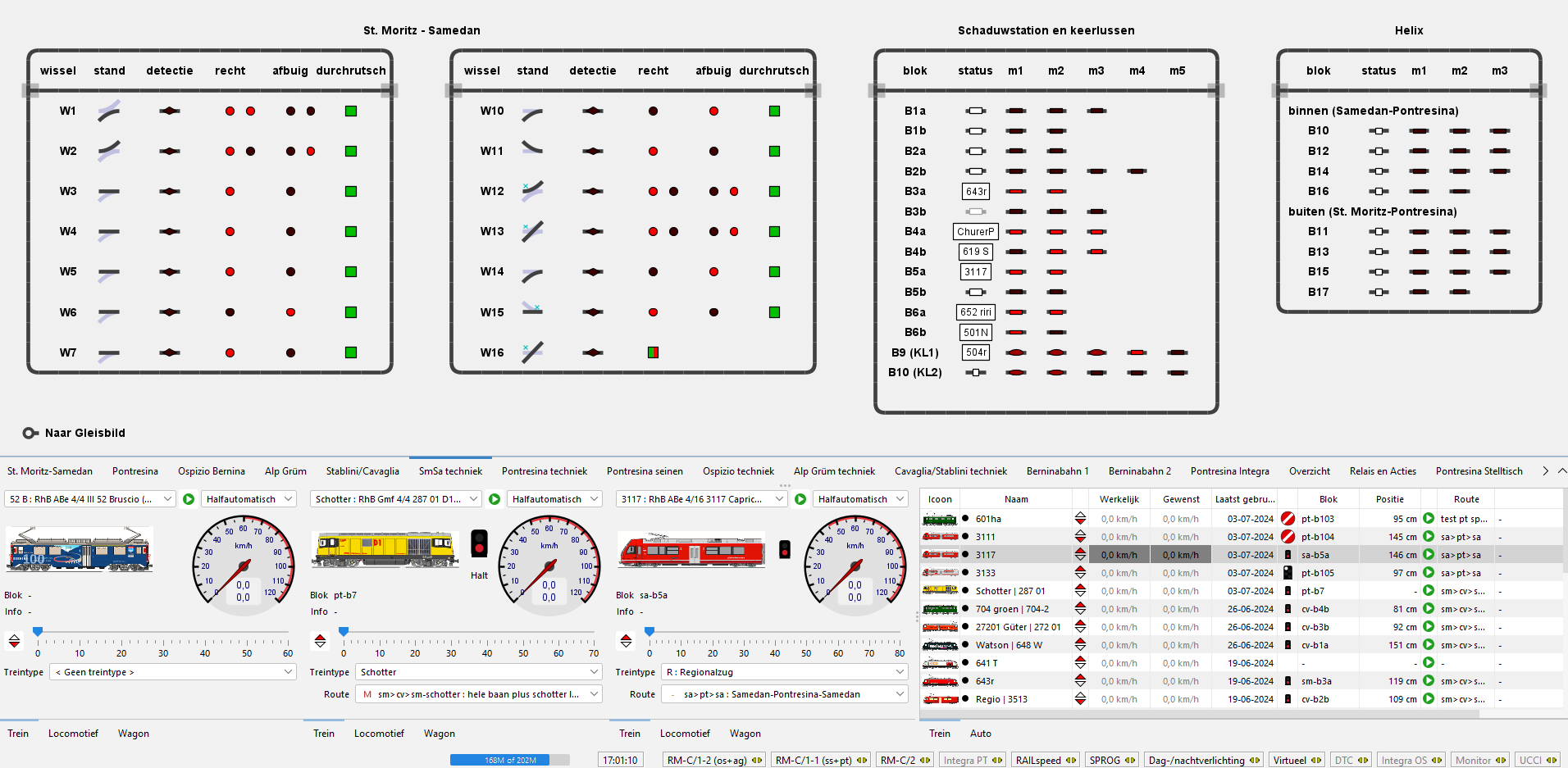

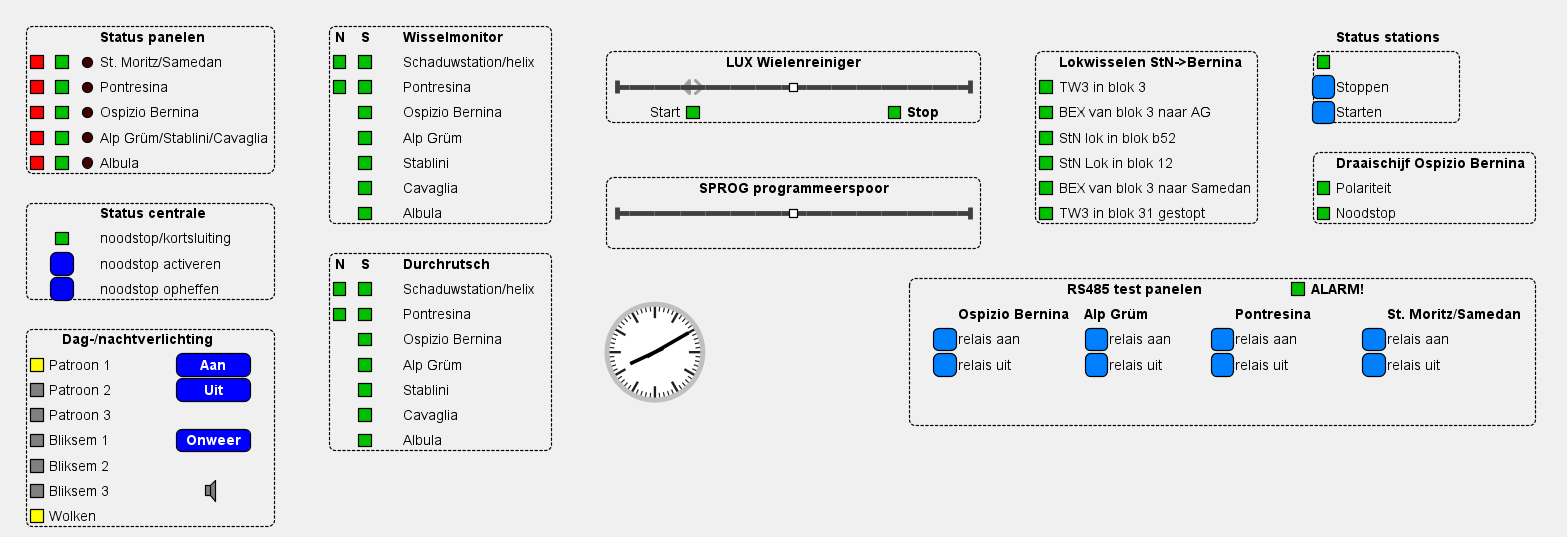

Naast de tabbladen met de baandelen zijn er ook schakelborden met technische elementen, zoals knoppen voor licht en geluid, voor acties en relais, voor de wisselmonitor en de koppeling met de Stelltisch. Hieronder een paar voorbeelden.

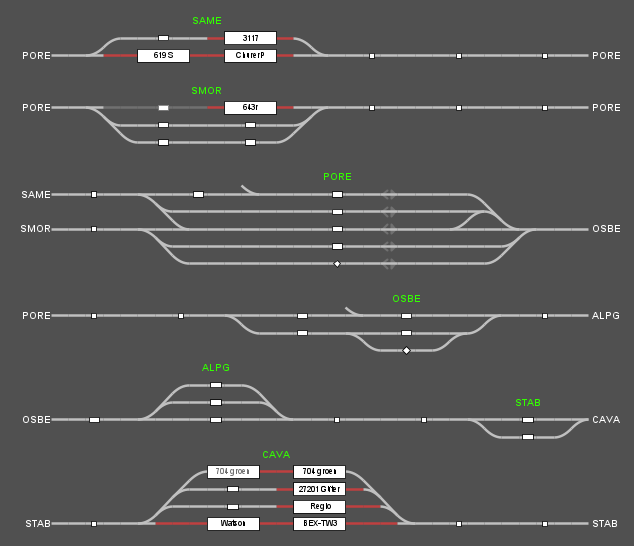

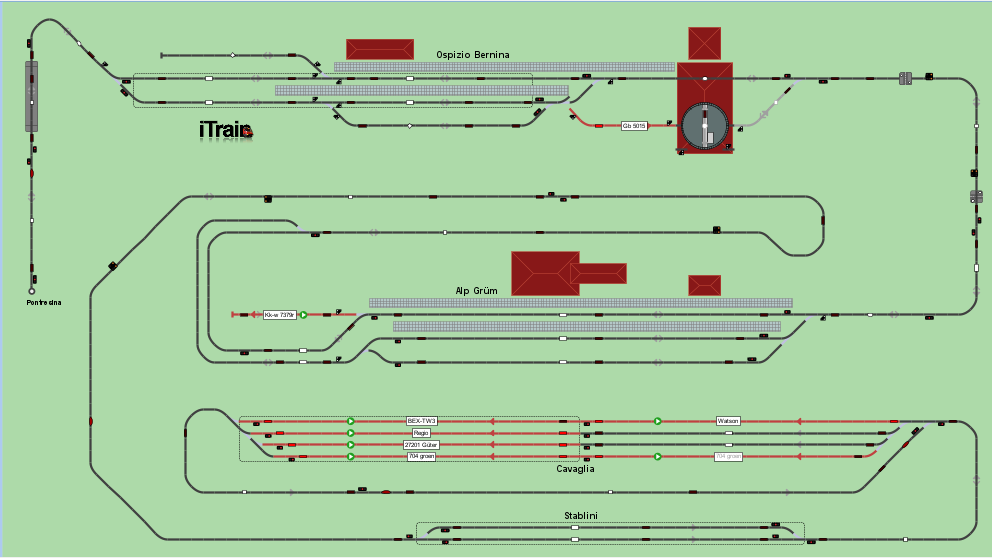

Om globaal zicht te hebben op de treinenloop zijn er nog twee schakelborden met het overzicht op de baan. Deze zijn minder geschikt voor de bediening omdat de elementen relatief klein zijn afgebeeld.
Iltis simulatie bij Stelltisch

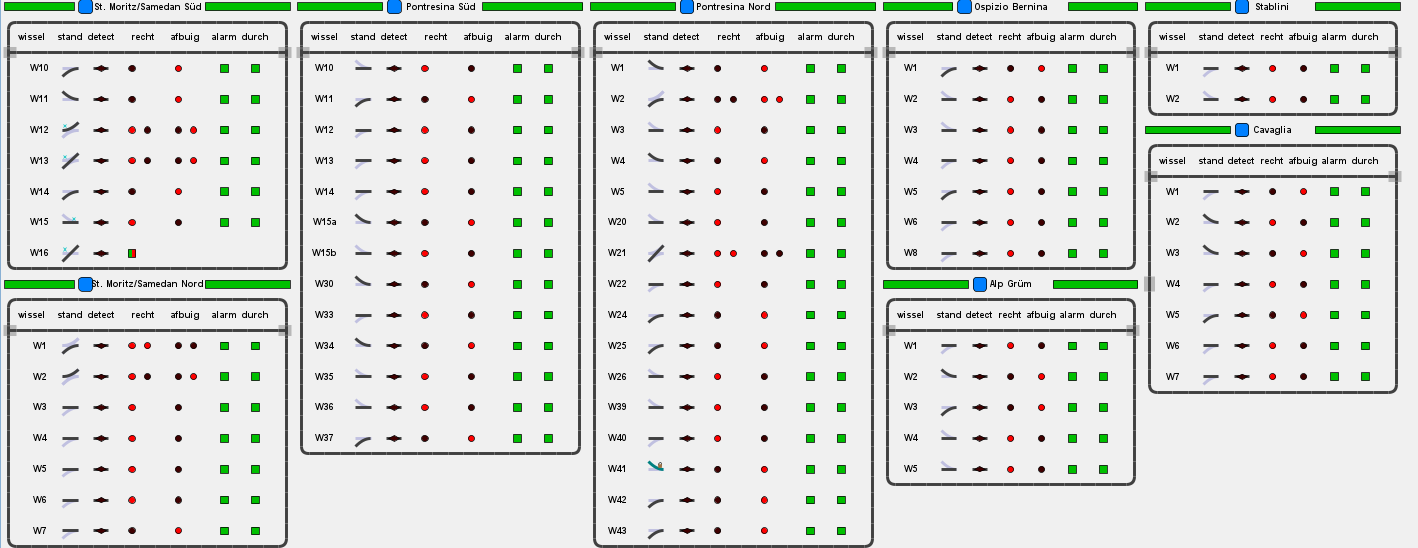

Wisselmonitor met toestand van wissel: wisselstand, terugmelders van stand, treindetectie, alarm en Durchrutsch
Integratie van de Stelltisch

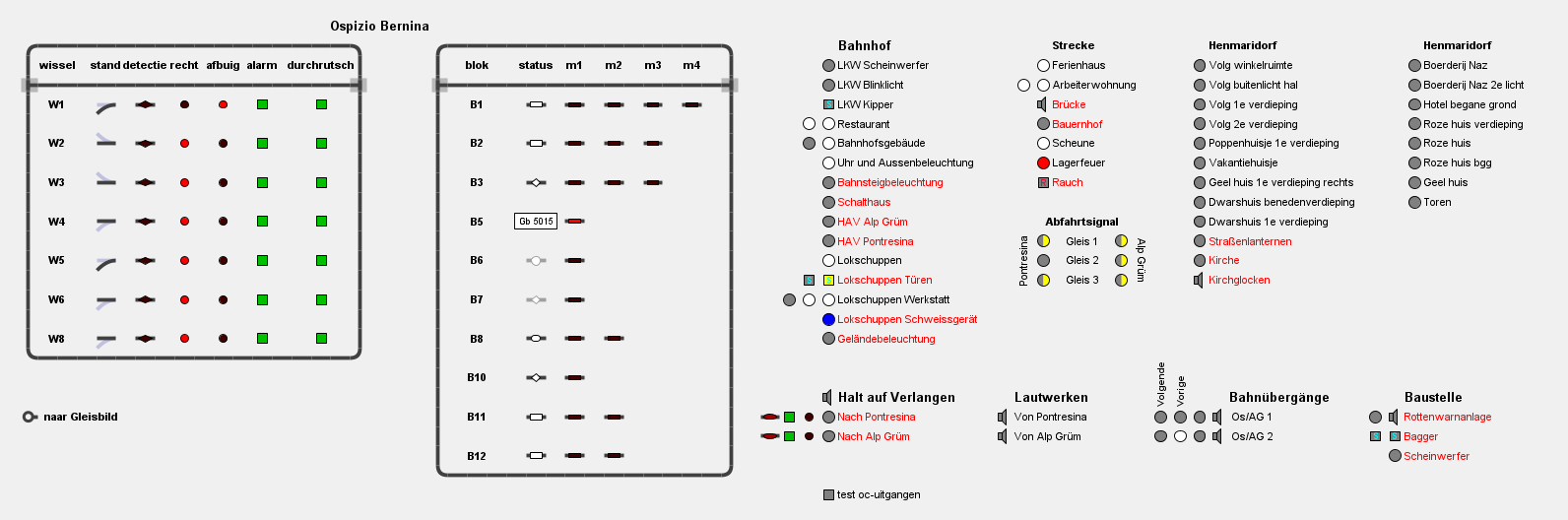

Wisselmonitor, blokmonitor en accessoires in Ospizio Bernina
Een persoonlijke groet van de makers van iTrain!
